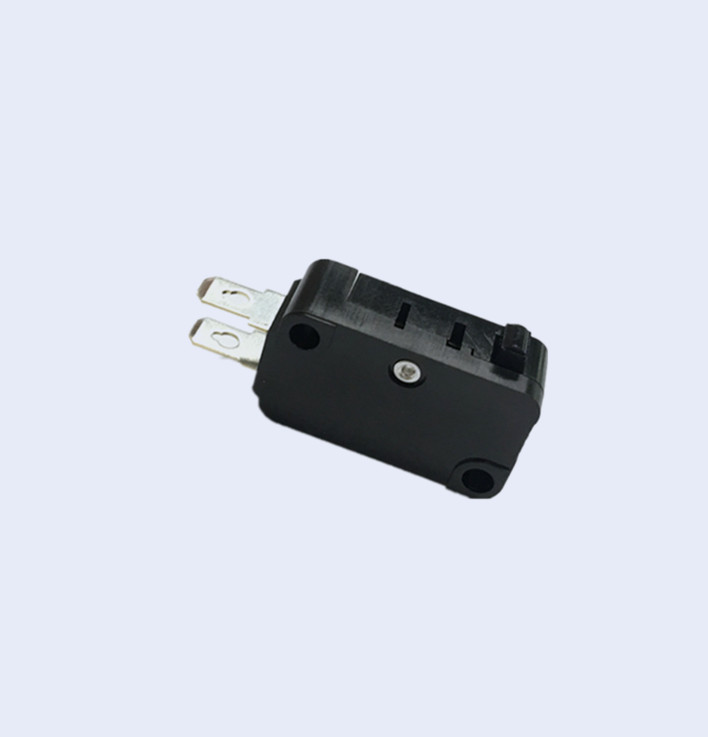

欧姆龙微动开关D2RV系列

在恶劣的环境（粉尘、高湿度、硅气体等）中的微小负载领域发挥高可靠性。 开关内部使用舌簧开关。在微小负载领域具有高接触可靠性。 V型小型基本开关安装间距相同。 反弹时间在1ms以下，使用寿命长。
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸
  4. 注意事项
驱动杆 动作力(OF)
最大 		型号
针状按钮型 0.25N D2RV-E
0.49N D2RV
0.98N D2RV-G
短摆杆型 0.49N D2RV-L11
0.98N D2RV-L11G
摆杆型 0.25N D2RV-L
0.49N D2RV-LG
R摆杆型 0.25N D2RV-L13
0.49N D2RV-L13G
滚珠短摆杆型 0.49N D2RV-L22
0.98N D2RV-L22G
滚珠摆杆型 0.25N D2RV-L2
0.49N D2RV-L2G

■ 额定值

开关电压 DC100V（最大）
开关电流 DC0.25A（最大）
接点容量 10W（最大）
注. 上述额定值是在下面条件下测得的数据。

(1)环境温度：20±2℃

(2)环境湿度：65±5%RH

(3)操作频率：30次/min

■ 性能

容许操作速度 0.1mm～1m/s（针状按钮型的场合）
容许操作频率 机械 200次/min
电气 200次/min
绝缘电阻 100MΩ以上（DC500V绝缘电阻计）
接触电阻（初期值） 150mΩ以下
耐压＊1 同极端子间 DC200V 1min
带电金属部与地之间 AC500V 50/60Hz 1min
各端子和非带电金属部之间 AC500V 50/60Hz 1min
振动＊2 误动作 频率10～55Hz 双振幅1.5mm
冲击＊2 耐久 最大500/s2
误动作 最大200m/s2
寿命＊3 机械 1,000万次以上（60次/min）
电气 300万次以上（30次/min）
保护结构 IEC IP40
使用环境温度 -10～+60℃ 60%RH以下（无结冰、无凝露）
使用环境湿度 80%RH以下（+5～+35℃时）
重量 约7g（端子型的针状按钮型的场合）
注. 上述数值为初始值。
*1. 耐电压为使用了隔板时的数值。（请参考相关页）
*2. 在针状按钮型中为自由位置和总行程位置的数值，摆杆型时是总行程位置
上的数值。接点的闭路或开路在1ms以内。
*3. 关于试验条件请另行查询

（单位：mm）/动作特性

针状按钮型
D2RV-E
D2RV
D2RV-G

动作特征 型号
D2RV-E D2RV D2RV-G
动作力 OF最大
0.25N 0.49N 0.98N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
1.6mm
0.6mm
0.8mm
动作位置 OP
14.4±0.6mm
短摆杆型
D2RV-L11
D2RV-L11G

动作特征 型号
D2RV-L11 D2RV-L11G
动作力 OF最大
0.49N 0.98N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
1.8mm
0.4mm
1.0mm
动作位置 OP
15.0±0.6mm
摆杆型
D2RV-L
D2RV-LG

动作特征 型号
D2RV-L D2RV-LG
动作力 OF最大
0.25N 0.49N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
4.0mm
1.0mm
1.6mm
动作位置 OP
14.4±1.2mm
R形摆杆型
D2RV-L13
D2RV-L13G
动作特征 型号
D2RV-L13 D2RV-L13G
动作力 OF最大
0.25N 0.49N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
4.0mm
1.0mm
1.6mm
动作位置 OP
18.1±1.2mm
注1. 上述外形尺寸图中，未注公差为±0.4mm。
注2. 动作特性为向A方向（  ）动作时的情况。
滚珠短摆杆型
D2RV-L22
D2RV-L22G

动作特征 型号
D2RV-L22 D2RV-L22G
动作力 OF最大
0.49N 0.98N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
1.8mm
0.4mm
1.0mm
动作位置 OP
20.4±0.6mm
滚珠摆杆型
D2RV-L2
D2RV-L2G

动作特征 型号
D2RV-L2 D2RV-L2G
动作力 OF最大
0.25N 0.49N
预行程 PT 最大
过行程 OT最小
响应差的行程 MD最大
4.0mm
1.0mm
1.6mm
动作位置 OP
19.9±1.2mm
注1. 上述外形尺寸图中，未注公差为±0.4mm。
注2. 动作特性为向A方向（  ）动作时的情况。
