| 分类 | 接点结构 | 防护构造 | 型号 | 额定线圈电压 | 最小包装单位 |
|---|---|---|---|---|---|
|
-EL2 型 (用于浪涌负载) |

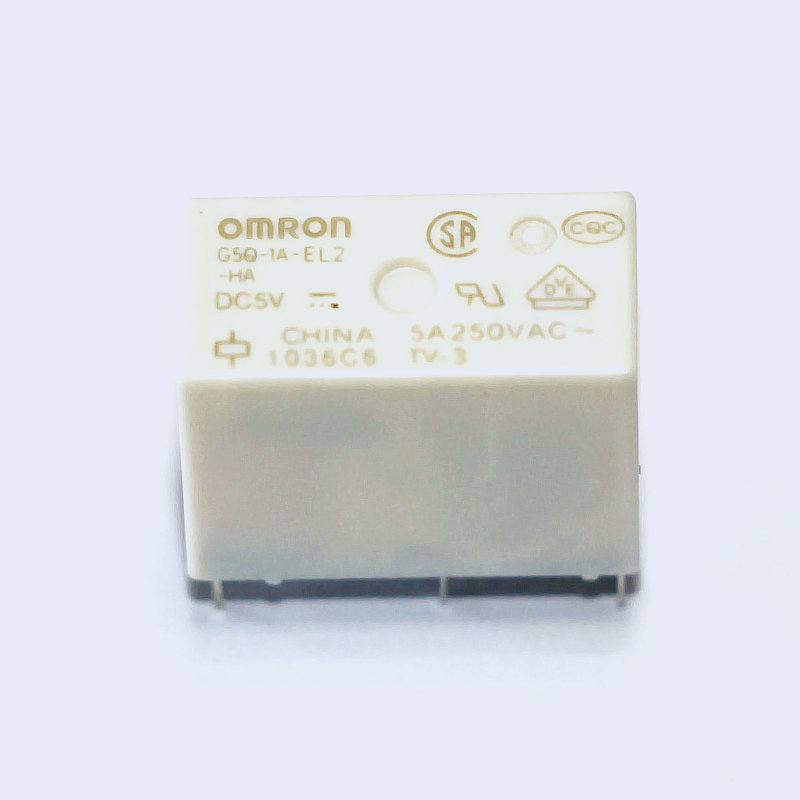

SPST-NO (1a) | 塑料密封型 | G5Q-1A4-EL2-HA | DC5V | 100 个/托盘 |
| DC12V | |||||
| DC24V |
额定值
线圈
额定电压
(V)
额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大电压
(V)
消耗功率
(mW)
额定电压的%
DC5 V
80.0
63
75%以下
5%以上
190%
(23ºC时)
约400
DC12V
33.3
360
DC24V
16.7
1440
接点
项目
-EL2型（用于浪涌负载）
SPST-NO (1a)
塑料密封型
接点类型
单
接点材质
银合金（无镉）
额定负载
电容性负载： 浪涌电流 40 A (100 μs) / 断开电流1A，AC250V
额定通电电流
10 A
最大额定电压
AC277 V
最大额定电流
10 A AC
性能
项目
-EL2型（用于浪涌负载）
接点电阻∗1
100mΩ 以下
动作时间
10ms 以下
复位时间
5ms 以下
绝缘电阻∗2
1,000 mΩ以上
耐电压
线圈与接点间
AC4,000 V, 50/60 Hz 1 min
同极接点间
AC1,000 V, 50/60 Hz 1 min
耐冲击电压
线圈与接点间
8kV（1.2×50μs）
耐振动
寿命
10 ～ 55 ～ 10 Hz,单振幅 0.75 mm
(双振幅1.5 mm)
误动作
10 ～ 55 ～ 10 Hz,单振幅 0.75 mm
(双振幅1.5 mm)
耐冲击
寿命
1,000m/s2
误动作
100m/s2
耐久性
机械寿命
10,000,000次（每小时18,000次）
电气寿命
电容性负载
23℃时100,000次
(动作：ON持续1秒，OFF持续3秒)
故障率(P水准) (参考值∗3)
10 mA DC5 V
使用环境温度
-40ºC ～ +85ºC (无结冰或凝露)
使用环境湿度
5% ～ 85%
重量
约6.5 g
(单位: mm)
∗ 平均尺寸
公差: ±0.1 mm
(无线圈极性)
